Profesionálna hranolová zostava Trimble

• hranolová zostava je špeciálne vyrobená pre veľmi presné meranie so servo totálnymi stanicami Trimble

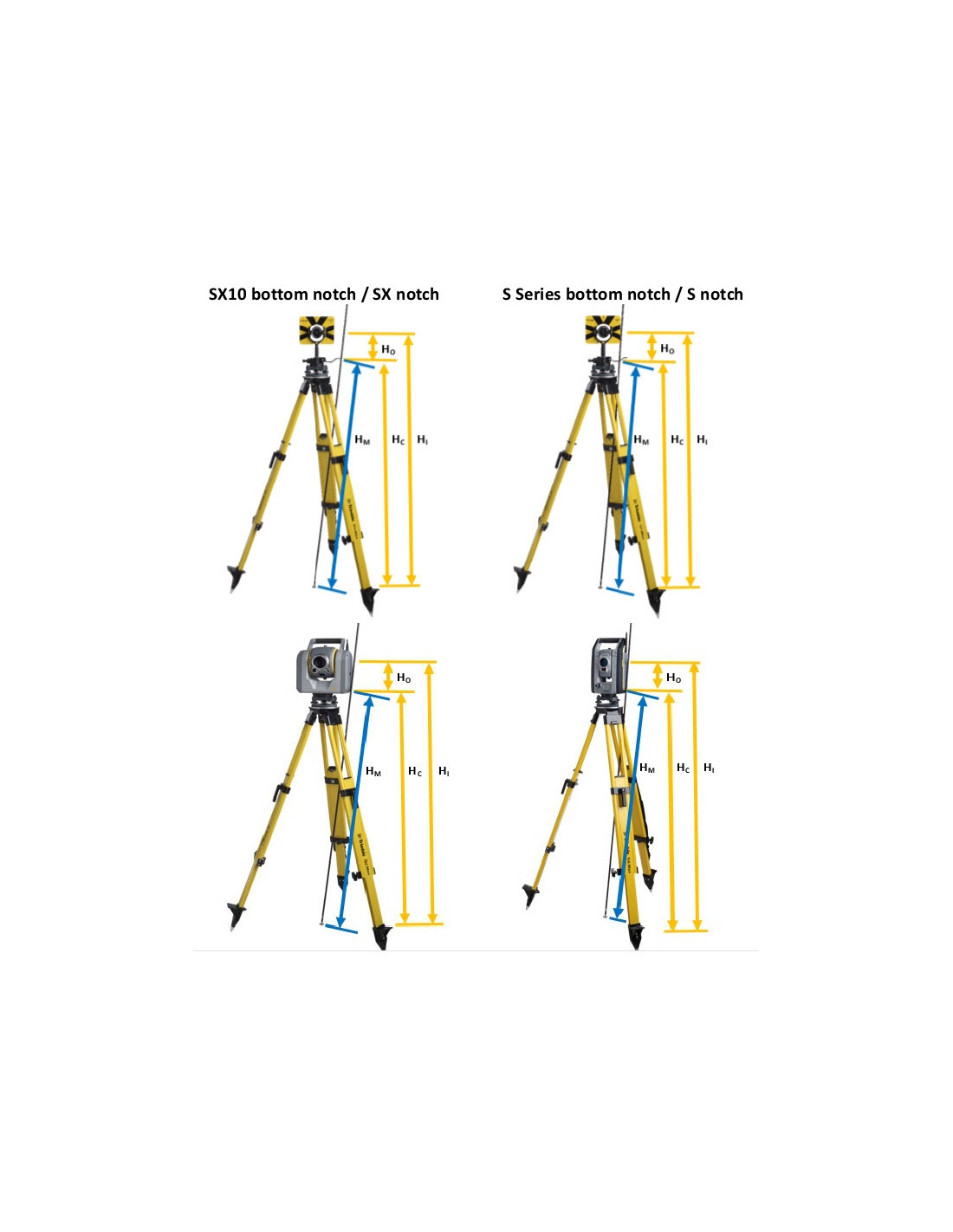

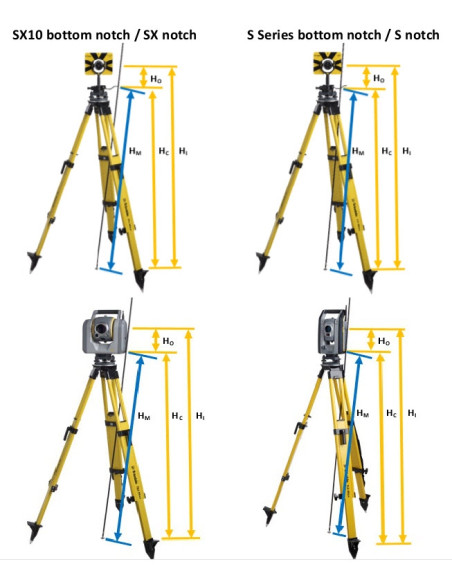

• okrem kvality výroby je špecifická tým, že má páčku na meranie výšky, ktorá je totožná s výškou zárezu jednomužných totálnych staníc Trimble.

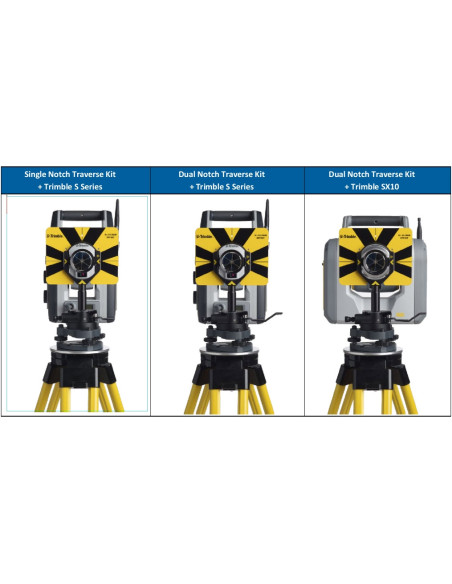

• taktiež výška hranola je totožná s výškou zámernej osi servo totálnych staníc Trimble S3, S5, S6, S7, S8, S9, SX10, vďaka čomu je meranie závislej centrácie efektívnejšie a odpadá meranie výšky hranola
• hranolová zostava je určená pre veľmi presné geodetické konvenčné meranie (napr. meranie geodetických sietí, monitoring a pod.)

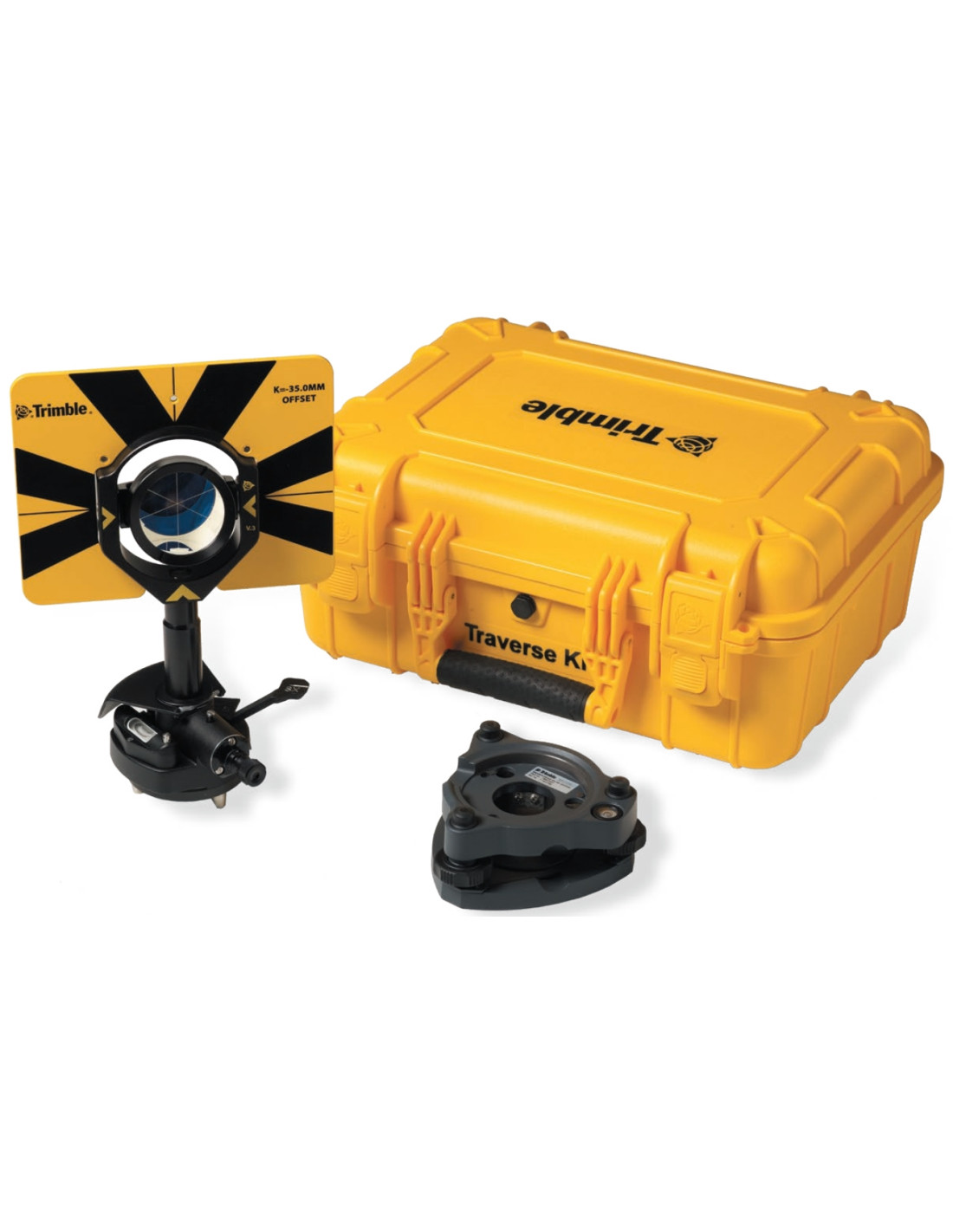

Pozostáva z:

1.) veľmi presný štandardný hranol Trimble s terčom PN: 58026020

• presnosť stredového bodu: ±0.3 mm
• konštanta hranola: -35 mm
• priemer hranola: 52.5 mm
• vnútorný povlak hranola: chránené striebro
• hranol má antireflektívny povlak
• výška hranola: 135 mm (ako ostatné Trimble hranoly)
• dosah merania na hranol: 5 500 m (Diaľkomer DR plus - TS Trimble S série a SX10/SX12); 5 000 m (diaľkomer DR HP - TS Trimble S série)
• dosah automatického vyhľadania a sledovania hranola: 700 m

2.) špeciálny adaptér do centračnej podložky PN: 78608019

• obsahuje optickú olovnicu
• zorné pole: 6°
• zväčšenie: 2x
• dosah zaostrenia: ±5 dioptrií
• presnosť centrácie: ±0.5 mm na 1.5 m
• najkratšia zaostrovacia vzdialenosť: 0.35 m
• v zornom poli je nitkový kríž
• súčasťou adaptéra je rúrková libela s presnosťou 45"
• rúrková libela má ochranný kryt
• súčasťou je tiež páčka na meranie výšok, ktorej výška je totožná s výškou zárezu na motorizovaných totálnych staniciach a skenovacích totálnych staniciach Trimble

3.) veľmi presná centračná podložka PN: 78607007

• torzná tuhosť / hysterézia: < 3cc
• má krukhovú libelu s presnosťou 8´ / 2 mm

4.) prepravný kufor PN: 58395020

• špeciálny odolný a vodotesný kufor
• je špeciálne tvarovaný pre hranol aby nedošlo k poškodeniu
• z vrchnej časti je jemná pena aby sa nepoškrabala povrchová časť hranola
• súčasťou kufríka je príslušenstvo na justáž centračnej podložky, libiel a optickej olovnice
